Измельчитель соломы и дробилка зерна

В. Н. Сердцев (Горьковская обл., г. Заволжье) предлагает простейшую конструкцию измельчителя. Он пишет: «Этим приспособлением для резки соломы, сена и трав пользовался еще мой дед, а потом я сам. Соломорезка вполне удовлетворяет нужды домашней фермы. А все необходимые детали найдутся в вашем хозяйстве.

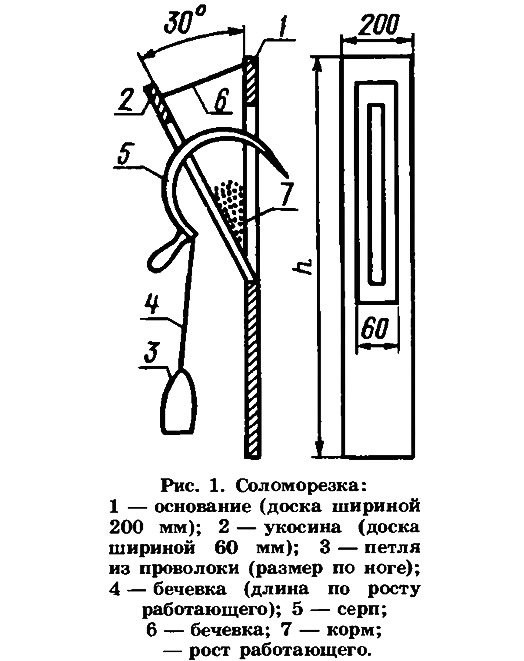

Приспособление (рис. 1) устанавливается вертикально у стенки или забора, столба. В угол, образованный основанием и укосиной, кладем определенное количество соломы, сена, травы. Левой рукой придерживаем пучок, а правой берем за ручку серп, вводим его в прорезь между укосиной и основанием сверху пучка и с силой продергиваем вниз. Усиление резания увеличиваем нажимом ноги, которое передается через бечевку с петлей, привязанную к серпу. Пучок разрезан, продвигаем его левой рукой и снова нажимаем серпом и т. д. Под резку ставим тару».

В хозяйстве часто требуется приготовить комбикорм — мелко раздробить зерно, сено и т. п. Простейшую конструкцию дробилки предлагает А. В. Игрунов (Саратовская обл., г. Самойловка). Производительность — около 100 кг в час.

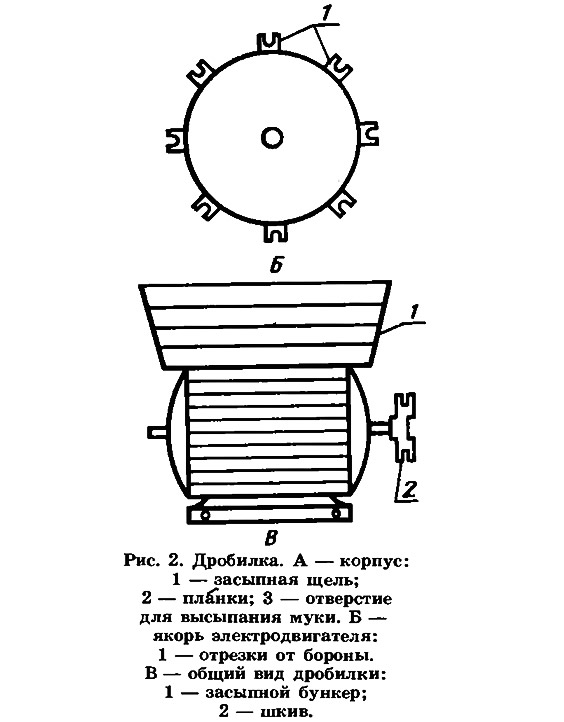

Для изготовления дробилки (рис. 2) взяли старый электродвигатель со сгоревшими обмотками (контактная панель и крышка — сверху). Двигатель разобрали, выпрессовали обмотки вместе со статором при помощи домкрата (можно молотком через деревянную подставку), чтобы не повредить корпус мотора. В месте крепления контактной панели и крышки оставили щель шириной 15 мм, длиной 120 мм. Для этого просверлили ряд отверстий, выбили промежутки между ними, и края разделили напильником. Напротив этой щели, в нижней части электродвигателя, сделали такую же щель — из нее должно выходить раздробленное зерно.

От старой брошенной бороны отпилили 16 отрезков П-образного профиля, длина которых равна длине корпуса электродвигателя, 8 из них приклепали к корпусу электромотора, а другие 8 привинтили к якорю. Собрали мотор. Зазор между подвижными пластинами на якоре и неподвижными на корпусе — 1—1,5 мм. Этот размер подгоняли, отпиливая пластины от бороны. Желательно заранее подогнать и их высоту.


В верхней части собранного после такой модернизации мотора установили металлический или деревянный загрузочный бункер. Мотор поставили на общую станину с двигателем, который должен его вращать через клиновидный ремень на валу.

Для приготовления сенной муки корм предварительно измельчают. При размалывании сена его постоянно перемешивают в бункере палочкой.

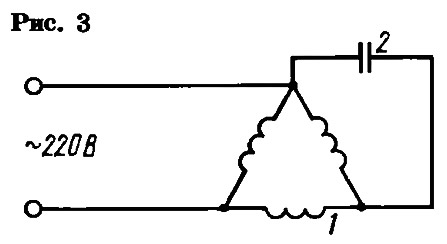

Если для привода дробилки захотите использовать трехфазный двигатель, а сеть имеет одну фазу, примените схему, приведенную на рис. 3.
