Электрическая газонокосилка

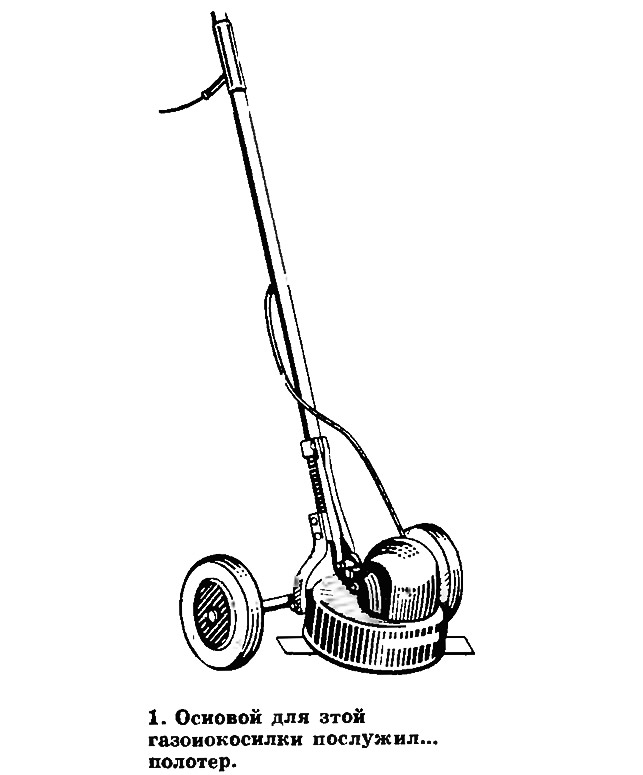

Много хлопот доставляет садоводам бурно растущая трава. Несколько раз в течение сезона ее приходится выкашивать серпом или косой. Тем, кому почему-либо не подходит ни одно из этих орудий, можно предложить использовать для кошения травы... полотер. Да, мы не ошиблись, полотер. Небольшая реконструкция позволит превратить бытовой полотер П-2 в электрическую газонокосилку (рис. 1).
Снимите щетку полотера и установите на вал нож-пропеллер. Он должен иметь диаметр 400—450 мм. Можно воспользоваться стальной линейкой соответствующей длины, шириной 40—-50 мм. К концу полезно прикрепить полушарие диаметром 100—120 мм из дерева твердых пород. Оно будет способствовать тому, чтобы нож не зарывался в землю.
К полотеру привинчивается по месту ось с колесами от детской коляски. Лучше использовать самодельные колеса с баллонами от детских велосипедов. Такие колеса будут дольше служить. Колесо от детского велосипеда модернизируют следующим образом. Снимают спицы и заводскую втулку, вырезают из листовой стали толщиной 1,5—2,0 мм два диска, диаметр которых чуть меньше диаметра посадочного места под покрышку, приваривают диски газовой сваркой к ободу. В центре привинчивают или приваривают самодельную ступицу.
Параллельно проводу питания полотера следует протянуть провод заземления. Это необходимо для защиты работающего от поражения током в случае пробоя изоляции электродвигателя.
Измельчитель для травы
В приусадебном хозяйстве часто возникает необходимость измельчить зеленую массу. Наш читатель Я. С. Еремин (Тульская обл., Тепло-Огоревский р-н, п. Теплое) предлагает простую конструкцию измельчителя для травы.
Механизм представляет собой стол из досок толщиной 60 мм, на котором установлен электрический двигатель мощностью 0,6—0,8 киловатт, 2500—3400 об/мин. На валу мотора установлен нож, который собирается из двух отрезков старого полотна от пилорамы и двух соединительных планок из стальной полосы толщиной 6—7 мм Половины ножа привинчивают к планкам четырьмя болтами М8, а в центре сверлят отверстие и нарезают резьбу по месту (т. е. такую же, как на валу двигателя). Нож навинчивают на вал и законтривают контргайкой.
Вокруг ножа делают лоток-ограждение из стали толщиной 2—3 мм. Длина ограждения 400—500 мм. В нижней части ограждение идет на конус и имеет широкое отверстие для измельченной травы. Зазор между цилиндрической частью кожуха и ножом должен быть выдержан в пределах 2—5 мм.

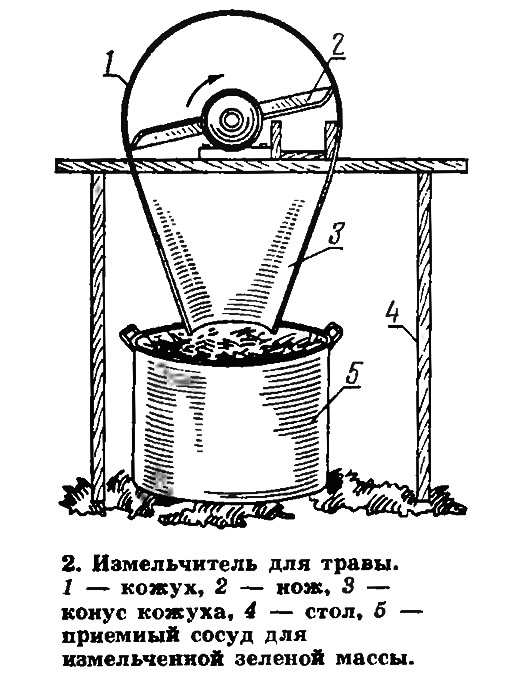

Зеленую массу проталкивают в кожух при помощи специального приспособления — палки с поперечиной на конце. Общий вид установки показан на рис. 2.
Двигатель должен быть надежно заземлен, зеленую массу следует подавать в кожух только при помощи указанного приспособления, а измельченную траву вынимать из приемника после полной остановки двигателя.
Электрический бак-опрыскиватель
А теперь предлагаем вниманию читателей электрический бак-опрыскиватель конструкции Е. С. Руденко (Ворошиловград). Этот агрегат не только механизирует сам процесс опрыскивания растений ядохимикатами, но и перемешивает используемый раствор или суспензию, что предохраняет форсунку распылителя от засорений и подает однородную смесь.

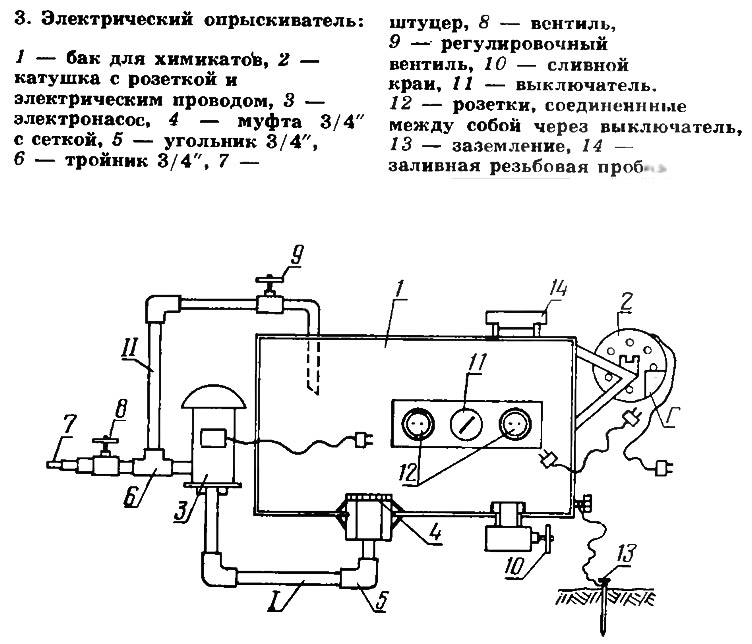

Схема установки изображена на рис. 3. При включении выключателя (11) при закрытом вентиле (8) и открытом вентиле (9) жидкость циркулирует по малому кругу: бак—насос—бак. При этом происходит активное перемешивание химикатов. Постепенно открывая вентиль (8) и прикрывая вентиль (9), регулируют давление подачи химиката в шланг и распылитель.
При сборке следует обеспечить герметичность всех соединений. Установку можно расположить на небольшой тележке. Перед включением в электросеть нужно обязательно установить заземление и надежно заземлить опрыскиватель. Для электрического опрыскивателя можно использовать любой центробежный электронасос.
Водонагреватель
Простой водонагреватель, использующий энергию солнца, предложил В. Кокушкин (Калининская обл. Калининский р-н, дер. Видагаш).
Водонагреватель представляет собой два ящика из досок размером 3500X900X250 мм. На дно ящика укладывают слой рубероида, затем слой пенопласта толщиной 5—6 см для теплоизоляции, снова слой рубероида. На рубероид укладывают и закрепляют стальным прутком диаметром 8—10 мм оцинкованные водопроводные трубы диаметром 1—1¼. Трубы окрашивают асфальтовым лаком в черный цвет. Количество труб зависит от потребности хозяйства в горячей воде. Поверх труб натягивают полиэтиленовую пленку в 2—3 слоя с промежутком между слоями 40—50 мм. Трубы соединяют в змеевик при помощи водопроводных угольников и коротких отрезков труб.

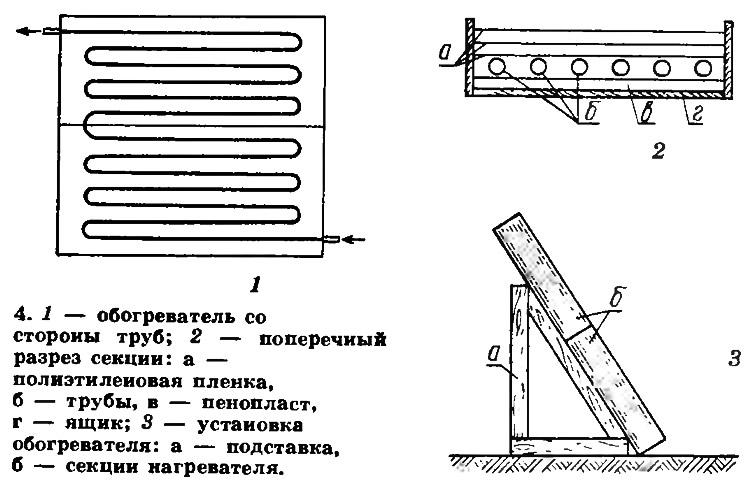

Водонагреватель Кокушкина имеет две секции. В одной из них шесть, в другой — 7 труб длиной 3000 мм каждая. На рис. 4 приведена схема установки. Ящики ставят на треугольные опоры. Угол установки выбирают таким, чтобы в 13 ч лучи солнца были перпендикулярны поверхности секций.
При отсутствии водопровода рядом с водонагревателем следует установить бак (бочку) емкостью 200—300 л на подставке и соединить ее трубой с нижней секцией. Горячая вода отбирается из верхней секции установки.
В пасмурную погоду вода нагревается до 60—70°. В солнечную через 30—40 мин уже начинается парообразование.
Защита водяного насоса от мороза
Заморозки приносят немало хлопот садоводам. Возникает опасность и для ручных водяных насосов. Наш читатель А. В. Ульянов (г. Кыштым) предлагает оригинальный способ защиты их от мороза.
Все крышки поршневого насоса следует привинтить не наглухо, а при помощи удлиненных болтов, под которые между двумя шайбами поместить сильные пружины. В этом случае при замерзании воды и увеличении ее объема корпус насоса не лопнет, а несколько отойдут крышки. Модернизированный насос показан на рис. 5.
Многие сельские жители и садоводы-любители имеют индивидуальные водопроводы, трубы которых установлены на поверхности или зарыты на небольшую глубину. Пользоваться таким водопроводом можно только в теплое время года.
Подогрев насоса и трубопровода
Читатель В. Ф. Смоляков (г. Смоленск). предложил простое устройство для подогрева насоса и трубопровода, которым он с успехом пользуется уже несколько лет.
Электропитание нагревателя идет через понижающий трансформатор. Рабочее напряжение в сети обогревателя — 12 в. Можно использовать и автомобильный аккумулятор.

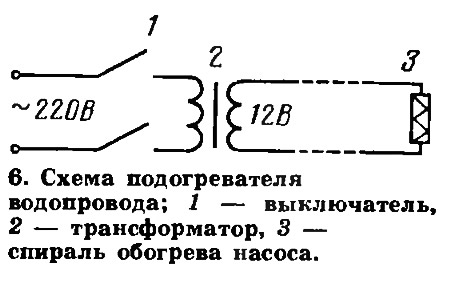

Схема системы обогрева приведена на рис. 6. Работает обогреватель следующим образом. Включением автомата АП-50 подается напряжение на понижающий трансформатор. Ток напряжением 12 в проходит через кабель, уложенный внутри водопроводной трубы, и поступает на обогреватель насоса, выполненный в виде нихромовой спирали. Она потребляет сравнительно большой ток, за счет чего тонкий кабель питания нагревается и обогревает водопроводные трубы, предохраняя их от замерзания.
Для изготовления нагревателя требуются следующие детали и материалы: установочный автомат АП-50 с токовой вставкой 1,6 А; понижающий однофазный трансформатор типа ТБС-0,25 (220/12 вольт, 250—300 ватт); кабель типа ТРП 2x0,5 с тефлоновой изоляцией (лучше применить кабель ПРППМ 2x0,5, специально предназначенный для работы в условиях повышенной влажности); ни-хромовая проволока-спираль от электроутюга или от электроплитки (ее длина подбирается опытным путем), которая служит нагрузкой схемы и обогревает рабочую камеру насоса.

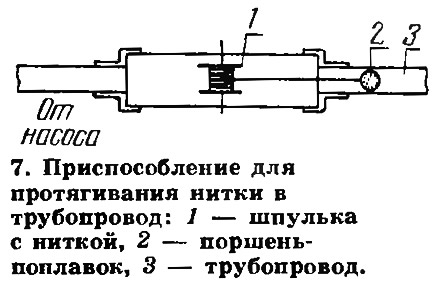

Для протягивания кабеля внутрь трубы можно использовать следующий прием. Шпульку от швейной машины помещают на оси в отрезок трубы большого диаметра. На шпульку предварительно наматывают капроновую прочную нитку. К одному из концов нитки привязывают поршень-поплавок из пенопласта, диаметр которого чуть меньше диаметра основной трубы водопровода. Толстый отрезок трубы соединяют, как показано на рис. 7, с насосом и сетью. Включением насоса подают давление и поршень-поплавок проскакивает сквозь трубопровод. Затем расширитель отсоединяют, привязывают к нитке кабель и протаскивают его внутрь трубы.
Вывод кабеля из трубы в помещение для подключения к источнику питания делают через заранее просверленное отверстие, в которое вставляют резиновую уплотнительную втулку и все соединение обматывают изоляционной лентой ПХВ.
Для экономии энергии подогреватель можно снабдить термореле с датчиком в виде термопары, которое будет включать систему при понижении температуры ниже заданного уровня и выключать при повышении ее выше определенного предела, на который термореле отрегулировано.
Журнал «Приусадебное хозяйство», №5, 1982 год
