Солнечный водонагреватель емкостью 20 литров

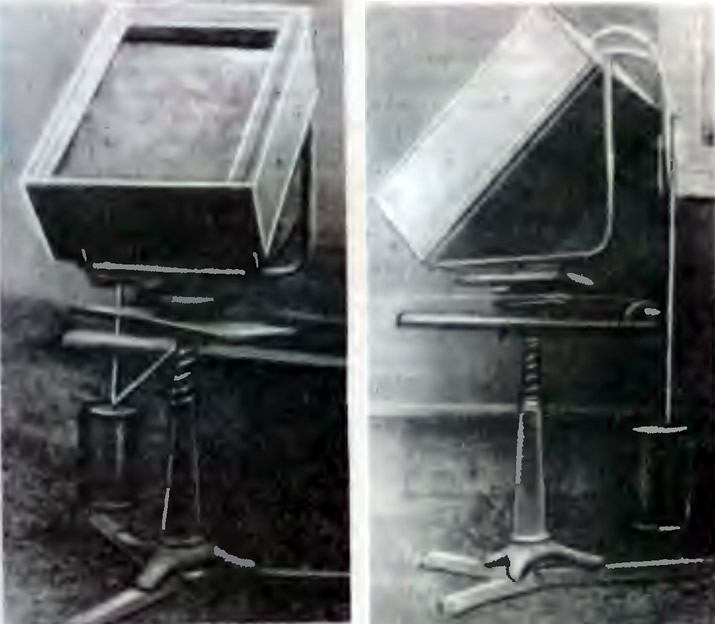

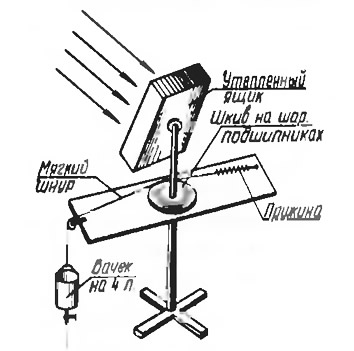

Солнечный водонагреватель емкостью 20 л собираю на стойке любой конструкции, установленной на хорошо освещаемом участке сада. На ней укрепляю утепленный ящик с канистрой внутри. Сторону, обращенную к солнцу, закрываю стеклом. Ящик должен иметь наклон к горизонту 30—40°, угол этот не меняю, а поворот ящика по движению солнца осуществляю с помощью «водяных часов» простой конструкции (см. схему)

Для приведения их в действие пригоден вспомогательный бачок на 3—4 л с капельницей, на которой в течение 5—6 час, необходимых для нагрева воды в канистре, будет вытекать вода. Пружина ослабляется, поворачивая ящик «за солнцем».

Запускаю нагреватель так: после того как канистра заправлена водой для нагрева, заливаю и вспомогательный бачок. Ящик поворачиваю в рабочее положение (к солнцу) с помощью шнура и шкива, при этом пружина натягивается. Теперь открываю край капельницы и по мере вытекания воды из бачка (бачок становится легче) сокращается пружина и через тот же шнур и шкив медленно поворачивает ящик с канистрой вслед за движением солнца. При первом пуске, безусловно, следует откорректировать действие капельницы.
